敏捷分布式 Wi-Fi 在園區場景中的應用

敏捷分布式 Wi-Fi 可以同樣用在普通園區場景中。在園區中利用敏捷分布式架構，可以提升規模組網能力和無線性能。向上，中心 AP 幫助 AC 處理了部分業務，分流了對

AC 業務處理需求，分擔了 AC 的負載。向下，將傳統 AP 的轉發、頻譜分析和統計數據采集等功能上移到了中心 AP，RU 僅承擔射頻的處理，釋放了 RU 的處理能力。同時中心 AP 也可以替代接入交換機，為中心 AP 提供 PoE 供電和業務轉發能力。

1.1 敏捷分布式 Wi-Fi 的業務部署

當中心 AP 是瘦 AP 時，敏捷分布式架構是一種三層架構；當中心 AP 是胖 AP 時，敏捷分布式架構是一種二層架構。WLAN 的業務模型在這兩種架構下的部署模型也是不一樣的。

1、中心 AP 為瘦 AP（三層架構）

與傳統的 AC+AP 的 Wi-Fi 架構相比，三層敏捷分布式 Wi-Fi 改變了網絡的架構層次，業務模型也在不同層次的網元上進行了重新部署和分配。當中心 AP 為瘦 AP 時，各自網元的業務部署模型如下圖所示。

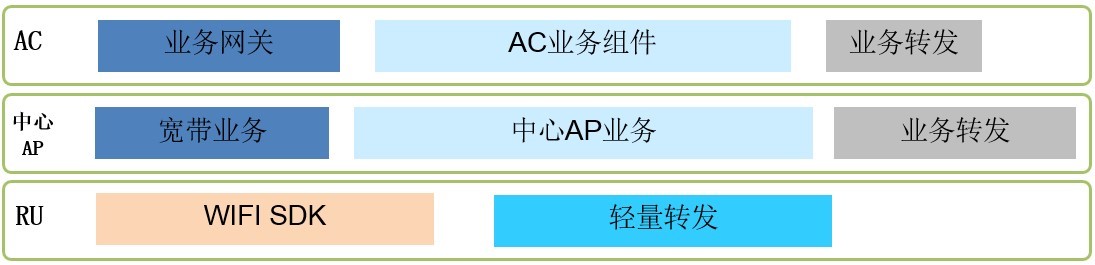

圖2-2 中心瘦 AP 時的業務部署模型

● RU

RU 本質就是一個從傳統 AP 上剝離出來拉遠的射頻模塊。只負責與 802.11 相關的空口報文的處理，其通過 CAPWAP 隧道與中心 AP 進行通信。不同 RU 之間是獨立的射頻，不存在共享射頻的問題。RU 將從空口收到的 802.11 報文直接轉換成 802.3 的報文上送到中心 AP 進行處理或者將來自中心 AP 的 802.3 的報文轉換成 802.11 的報文從空口發送出去。

● 中心 AP

中心 AP 保留了原來 AC+AP 架構中 AP 的功能（除了射頻部分），并增加了部分 AC 的功能，比如終端關聯控制，中心 AP 內切換等功能。同時增加了對 RU 的管理功能。其他傳統 AP 中部署的 QoS，ACL 等寬帶業務相關的功能和業務轉發相關的功能仍然存

在。其與 AC 之間的通信仍然通過 CAPWAP 隧道進行，與 RU 之間的通信也是通過

CAPWAP 隧道進行。

● AC

AC 部署了 AP 管理，用戶管理等 WLAN 組件相關的業務。同時部署了作為業務網關時的功能如 NAC，DHCP 等。另外還部署了業務轉發相關的功能。

三層架構下引入的中心 AP 是一個關鍵的角色。向上，中心 AP 幫助 AC 處理了部分業務，分流了對 AC 業務處理需求，分擔了 AC 的負載。向下，傳統 AP 的轉發、頻譜分析和統計數據采集等功能上移到了中心 AP，RU 僅承擔射頻的處理，釋放了 RU 的處理能力。同時，中心 AP 還負責對 RU 的管理，在網絡層次變成三層的情況下，仍然保持配置管理上為兩層的扁平架構。中心 AP 也為 RU 間的協同提供了天然的平臺，為一些先進特性功能的創新創造了條件。總的來說，中心 AP 的 引入提升了整體的網絡能力（包括組網能力和創新能力），但配置管理并沒有變得更復雜。

2、中心 AP 為胖 AP（二層架構）

當中心 AP 為胖 AP 時，敏捷分布式架構是一種二層架構，僅包括中心 AP 和 RU 兩部分，業務部署模型如下圖所示。

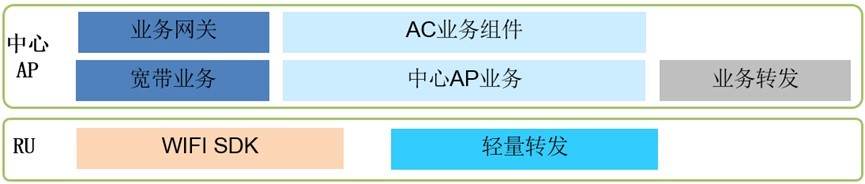

圖2-3 中心胖 AP 時的業務部署模型

各個網元的功能如下：

● RU

RU 與中心 AP 是瘦 AP 時的功能是一樣的，請參考中心為瘦 AP 的描述。

● 中心 AP

中心 AP 是胖 AP 時，在原來中心瘦 AP 功能的基礎上增加了原來 AC 的功能。相當于中心胖 AP 等于中心瘦 AP 加上 AC。

二層架構的敏捷分布式 Wi-Fi，組網不再依賴于獨立的 AC，中心胖 AP 充當了 AC 的角色，可實現自組網、自管理。中心胖 AP 集成了業務網關，可以為用戶提供網關等相關功能。中心胖 AP 還集成了交換端口，提供交換端口和 PoE 供電等能力。另外，中心胖 AP 還保留了豐富的綜合業務演進能力。

二層架構的敏捷分布式 Wi-Fi 特別適用于 SOHO，SMB 和多分支組網的場景。
